中央式新风机KOMFORT EC SB 350/550

最大风量 700m³/h
热回收率高达 98 %

  • Komfort EC SB160-H、Komfort EC SB350-H、Komfort EC SB550-H
  • 德国博乐Blauberg
产品描述
使用
新风机组适用于公寓,住宅,小型别墅等建筑内的送风,排风。
热回收功能最大程度降低了通风过程中的能量流失。
平衡湿度,调节室内外空气的交换,营造出单独可控的微环境。

设计
采用高质量的聚合物涂层钢板制作,内置 40mm 厚的矿物棉隔热层,起到保温降噪作用。
设备壁挂式安装,在设备上方安装管道。
新风机顶端装有法兰,法兰上橡胶密封圈用于连接密封导风管。

风机
外转子后向离心风机。
可自动复位的电机过热保护。
高效EC风机。
EC风机运行流畅,低噪音,无极调速。(EC风机系列)
风机动平衡校正。
电机采用滚珠轴承,使用寿命长。
低噪音,运行稳定流畅。

热回收
配备聚苯乙烯逆流热交换芯,提高了热回收效率。
进出空气经过换热芯时是完全分离的,能够防止排出空气中的气味和污垢物进入到送入室内的清新空气中。
夏季,能够将室内冷空气中能量传递给从室外送入室内的清新空气,此过程优化了空调的通风功能且降低空调负荷。
冬季,当换热芯出现结霜时,自动除霜功能启动,送风风机停止运行,排风风机开启,室内热空气通过换热芯对其进行加热,霜冻消释后风机恢复到之前设定的运行模式。
换热芯下方的接水盘用于收集和排出冷凝水。

空气过滤
送风口和排风口都配有平板式G4的过滤网,送风侧可更换F8过滤网(可选H13),可有效过滤PM2.5,过滤网便于拆卸。

旁通功能
Komfort EC SB350-HKomfort EC SB550-H,都配有旁通功能,可快速引进经过过滤处理的新鲜空气。
设计

本宣传资料所涉图文仅供参考,其中具体机器、配件组合等以最终与博乐授权经销商签订合同为准。
技术数据
技术参数 Komfort EC S160-H Komfort EC SB350-H Komfort EC SB550-H
额定电压[ V / Hz ] 1~220-240/50-60
功率 [W] 51 166 333
电流 [A] 0.4 1.3 2.3
风量 [m³/h] 180 415 700
转速 [min-1] 3770 3200 3230
噪音[dBA] 44 51 55
工作温度[] -25~+60
外壳材质 涂层钢板
保温材料 40mm岩棉
排风过滤器 G4
送风过滤器 G4F8H13*
连接风管的法兰直径[mm] 125 160 200
重量[kg] 34 56 65
热回收效率 88~98% 85~98% 81~97%
热交换形式 逆流式
热交换芯材质 聚苯乙烯
*可选
VUT_160_V_EC_eng_1VUT_350_VB_EC_engVUT_550_VB_EC_eng-01
配件
型号 G4可更换过滤网 F8可更换过滤网 湿度传感器 冷凝水接水配件
KOMFORT EC SB160-H S14 BL FL S160H G4 BL FL S160H F8 FS2 SH-32
KOMFORT EC SB350-H S14 BL FL SB350H G4 BL FL SB350H F8
KOMFORT EC SB550-H S14 BL FL SB550H G4 BL FL SB550H F8
KOMFORT EC SB160-H S11 BL FL S160H G4 BL FL S160H F8 FS1
KOMFORT EC SB350-H S11 BL FL SB350H G4 BL FL SB350H F8
KOMFORT EC SB550-H S11 BL FL SB550H G4 BL FL SB550H F8

本宣传资料所涉图文仅供参考,其中具体机器、配件组合等以最终与博乐授权经销商签订合同为准。
控制及自动化
KOMFORT EC S S11 / KOMFORT EC SB S11配有墙式集成控制系统和S11液晶显示器。

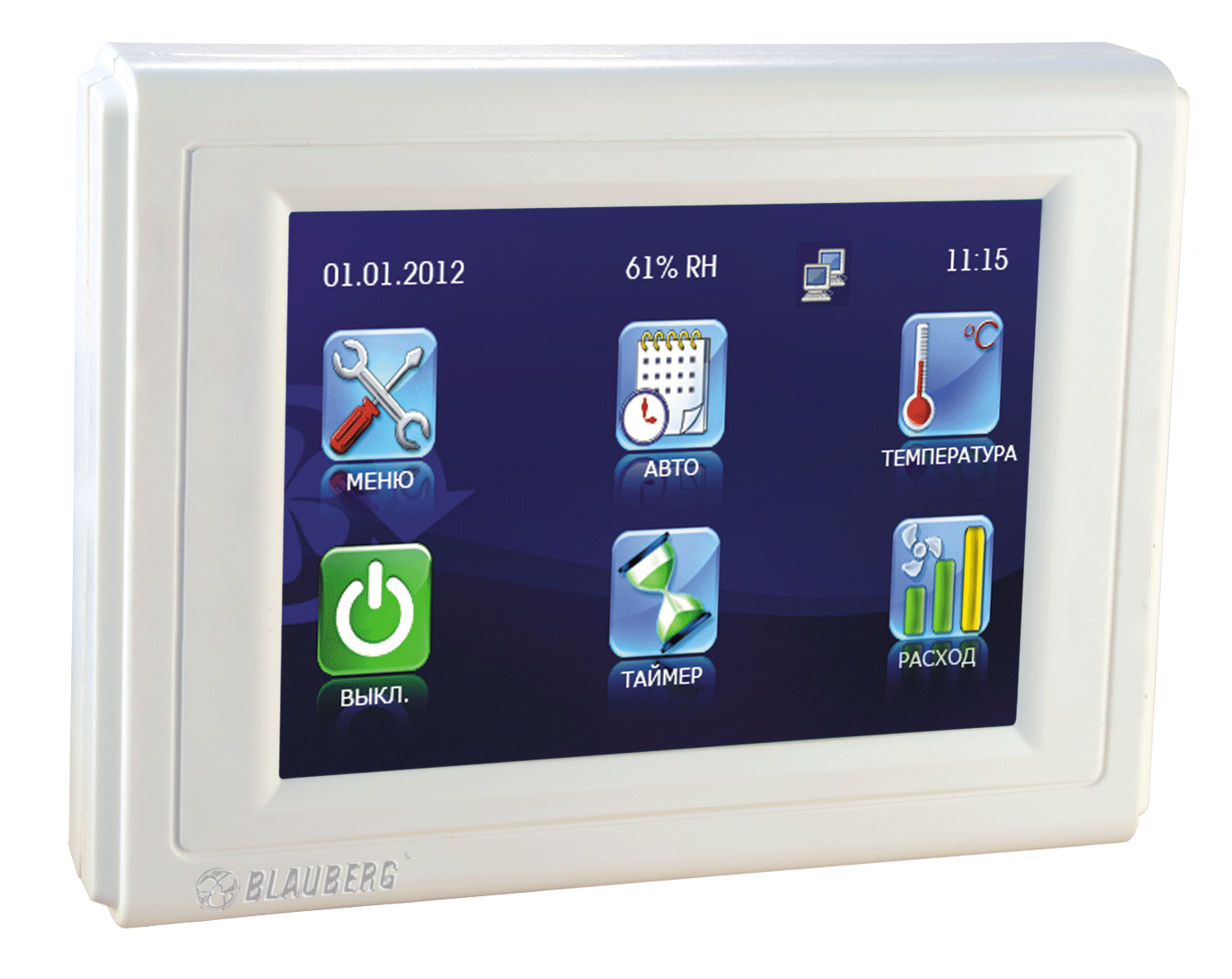

KOMFORT EC S S14 / KOMFORT EC SB S14配有墙式集成控制系统和S14 触摸屏 LED 控制器。机器配有BUSB接口连接电脑,通过专用软件对设备进行功能设置。
设备标配10m信号线,连接设备和控制器。
S11 自动化功能:
· 开关设备。
· 可设定和控制送风风机和排风风机的速度(速度调节  范围0%-100%)。
· 可分别单独设置两个风机的速度。
· 旁通阀的开启和关闭。
· 设置和查看室内的温度和管道内空气的温度。
· 定时开关的时间设定和调整。
· 设定每天或者每周的运行模式。
· 控制面板可以接收到FS1管道内部的湿度感应探头反馈的信号(单独订购)或者从控制面板内部的湿度感应器获取信号。
· 过滤网更换提醒。
· 接收到火灾报警信号后设备将自动关闭。
· 控制送风和排风的空气阀(单独订购)
· 错误代码提示。
· 表冷器的控制(单独订购)
S14 自动化功能:
· 设备的开关。
· 风量的控制( )
· 旁通的开启和关闭。
· 报警提示。
· 过滤网更换提醒。
S14 可通过连接控制软件实现以下附加功能:
· 风机的速度调整,风机可实现0%-100%无极变速。
· 可以单独设置送风和排风的速度,平衡送排风风压,调整室内正、负压环境。
· 控制面板可以接收到FS2管道内部的湿度感应探头反馈的信号,根据外部的装置进行控制(单独订购)。
· 防冻化霜功能的温度设定。
· 通过设置电机运行时间实现过滤网更换提醒。
· 错误提醒。
· 外部控制装置、旁通和湿度等级控制。
· 软件版本的升级。
控制1控制2


本宣传资料所涉图文仅供参考,其中具体机器、配件组合等以最终与博乐授权经销商签订合同为准。
安装方式
可壁挂式安装,但需提供相应安装措施。
打开前置面板可进行风机和过滤器维护,在安装阶段,检修面板必须装在风机左侧或者右侧,匹配送风气流的路径。检修面板可前后调换,根据送排风管道走向确定检修板的位置。
应用实例


本宣传资料所涉图文仅供参考,其中具体机器、配件组合等以最终与博乐授权经销商签订合同为准。
尺寸示意图
KOMFORT EC SB_graph_eng-01

型号 尺寸 [mm]
ΦD B H H1 L L1 L2
Komfort EC S160-H 125 330 650 550 600 388 143
Komfort EC SB350-H 160 610 758 675 775 426 230
Komfort EC SB550-H 200 741 758 675 825 493 284

本宣传资料所涉图文仅供参考,其中具体机器、配件组合等以最终与博乐授权经销商签订合同为准。
